Hegesztett PP/PE tartályok telepítése
A földbe telepítés során a tartályt oldalról a föld nyomóereje, felülről a földtakaró tömege nyomja.
A telepítéskor a tartályt folyamatosan feltöltjük vízzel — így nem horpad be, mintegy zsaluként funkcionál —, és a betöltött víz tömege már a telepítés során terheli az aljzatot, így az esetleges hibák hamarabb felfedezhetők.
Az új műanyag tartályok alapkivitelben 25 cm-es földtakaró terheléssel készülnek. Műanyag tartályokat talajvizes környezetbe nem ajánlunk.
A telepítési hely kiválasztása
- A szélességi és hossz mérettel arányos szabad terület kell, hogy a gödör akadálymentesen elkészíthető legyen.
- A tartály és a legközelebbi épület között legalább 1 m védőtávolság. Ha a munkagödör mélysége meghaladja az alapozás mélységét, a távolságot 3–6 méterre kell növelni. A tartály fölé építeni tilos.
- Talajvizes területre nem ajánljuk, még betonozással sem. Ha van talajvíz, oda másfajta tartályt kell telepíteni.
- Az ajánlatban szereplő földtakaróra és gyalogos közlekedésre méretezett. Állandó gyalogosforgalomnak kitett útvonal alá nem helyezhető, gépjárműforgalomnak kitett területre nem telepíthető (csak betonozással megerősített födém esetén).
- Fáktól a fatörzstől 2,5 m-nél közelebbre ne kerüljön. Fölé és mellé csak olyan növény, amelynek gyökere nem nyomja a tartály falát.
- Lejtőn szakemberrel meg kell vizsgáltatni, kell-e támasztófal a tartály 5 méteres körzetében.
a) Munkagödör készítése
- Sík alapú munkagödör, mérete minden irányban minimum 0,5 m-rel nagyobb a tartály legnagyobb méreténél.
- Omlásveszély ellen a gödör falát 35–80 fokos szögben felfelé tágítani tanácsos.
- A mélységnél számolni kell a minimum 15 cm alsó ágyazattal. A tartály 25 cm földtakarással terhelhető. Vastagabb földtakaróhoz a tetőt betonozás erősíti, melynek vastagsága arányos a földtakaróéval, és a tartály függőleges síkjától oldalt 0,5–0,7 m-rel szélesebb. A betonozás a tartályt nem terhelheti.
- Az alsó ágyazat célszerűen sóderből, háromszoros gépi döngöléssel vagy egyenértékű kézi tömörítéssel, vízszintezve, éles kövek és kitüremkedések nélkül.
b) Tartály lehelyezése, csőcsatlakozások
- Gépi vagy kézi erővel leengedni, vízszintet ellenőrizni. Az emelőfülek csak üres tartálynál használhatók.
- Kisebb tartályba a mellékelt PVC- vagy KG-PVC-oszlopokat kell behelyezni; a nagyobbakba ezek behegesztve kerülnek.
- Csatlakozáshoz általában gumicsatlakozót ajánlunk, ami a helyszínen bárhol elhelyezhető a legmagasabb vízszint felett (nem nyomásállóak, csak cseppmentesen tömítenek).
- Az oszlopok felett a tartály tetejét kivágva (az oszlopnál kisebb átmérőben) a csöveket híg betonnal kell feltölteni a megfelelő merevséghez. A beton megkötése után folytatható a telepítés.
c) Feltöltés, tömörítés
- A tartályt kb. ¼–⅓ térfogatig vízzel megtölteni, a fedelet felhelyezni.
- A töltőanyagot (föld, homok, homok-sóder keverék 0,8–0,32 tartományban) 0,1 méteres rétegenként, körkörösen, lazán, egyenletesen kézi tömörítővel döngölni. Gépi tömörítés tilos. Tilos a kiemelt földet a tartály közvetlen közelébe visszatölteni.
- Ha az oldalsó ágyazat elérte a vízszintet, a be- és elvezető csövek bekötése és lezárása után a tartályt folyamatosan teletölteni úgy, hogy a vízszint mindig 0,1–0,2 m-rel a töltőanyag felett legyen.
- A bekötött csövek feszültségmentesen, jól rögzítve legyenek.
- Az utolsó 25 cm-es réteghez a kiemelt föld is használható, de hegyes, éles kő nem lehet benne.

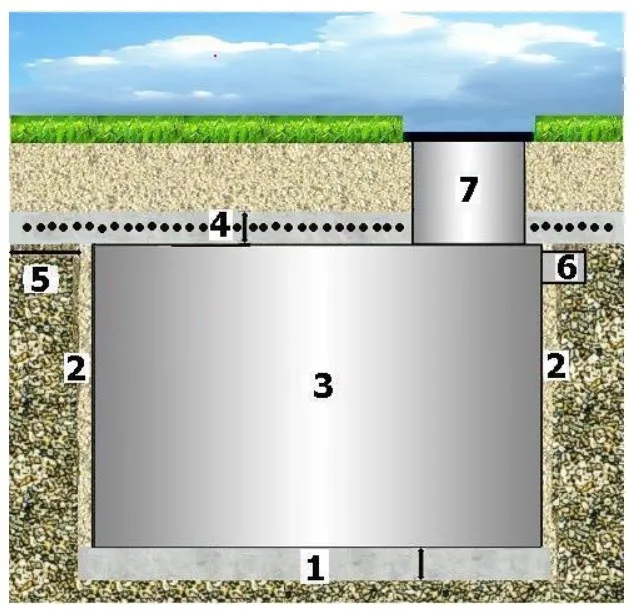

A metszeti ábra jegyzetei
A számok a beépítés egy-egy részletére utalnak.
1. jegyzet
Az aljzat lehet beton, sóderágy vagy homok: keményre döngölt, vízszintes, sík, a tartály méretéhez igazodó.
2. jegyzet
A tartály oldalához legjobb kb. 5 cm vastagságban homokbeton, kézzel csak annyira tömörítve, hogy ne horpadjon be.
3. jegyzet
A tartályok belsejét különféle módszerekkel merevítjük; bizonyos esetekben utólagos belső megerősítés is lehetséges. Az előre elhelyezett 110-es PVC-oszlopot felülről megfúrva híg betonnal kell kitölteni a telepítés során. Ha a tetőt betonozás erősíti, az oszlop behelyezése a betonozás előtt feltétlenül szükséges.
4. jegyzet
A felső teherelosztó beton a függőleges síkon túllógjon, min. 40–50 cm-rel szélesebb a tartálynál. Az új PP/PE, üvegszálas és műanyag tartályokat alaphelyzetben kb. 25 cm földterhelésre készítjük; e felett vasalt betonsapka a legolcsóbb és legtartósabb megoldás. A beton méretezését szakemberrel kell végeztetni.
5. jegyzet
Töltőanyag: föld, homok, homok-sóder keverék (0,8–0,32), 0,1 méteres rétegenként.
6. jegyzet
Csonkok: az alapméretű csatlakozóhelyek 110 mm-esek (a szennyvíz-elfolyó PVC-cső és az esővíz-befolyócső mérete), de eltérő méret is kérhető. Készül befolyó, kifolyó, túlfolyó, szellőző, elektromosvezeték- és szivattyú-szívócsonk. A tokos csatlakozókon kívül külső és belső menetes csonk, KPE-csőcsatlakozó, igény esetén bronz vagy rozsdamentes szerelvény is szerelhető.
7. jegyzet
Nyak (dóm): új PP/PE és üvegszálas tartálynál az alapméret d ≈ 47 cm, magasság ≈ 25 cm; PE fekvő hengeres tartálynál d ≈ 60 cm, magasság ≈ 25 cm, tetején járható, sapkaszerű tetővel. Mélyebb beépítésnél a nyak magassága, igény esetén az átmérője is növelhető.
A telepítés hét lépése

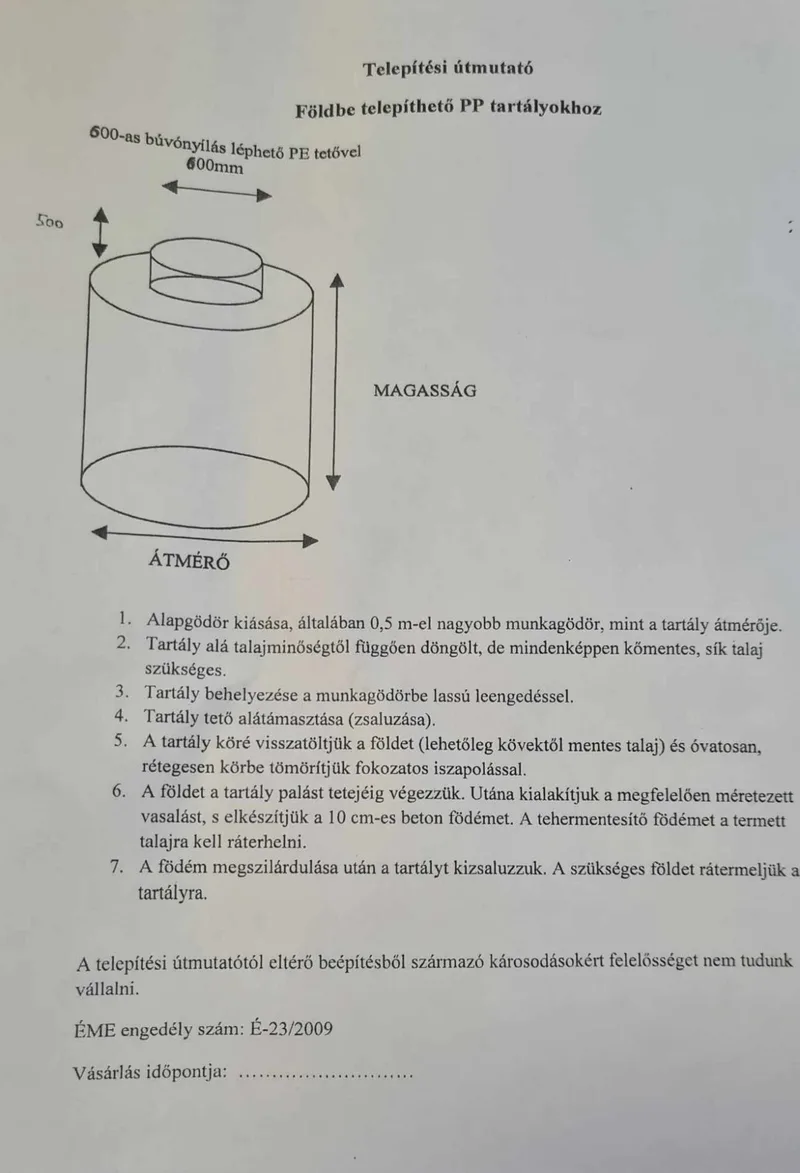

A nyomtatott útmutatónk rövidített változata.
Alapgödör kiásása
Általában 0,5 m-rel nagyobb munkagödör, mint a tartály átmérője.
Sík, kőmentes aljzat
A tartály alá talajminőségtől függően döngölt, mindenképpen kőmentes, sík talaj szükséges.
A tartály behelyezése
A tartály behelyezése a munkagödörbe lassú leengedéssel.
A tartálytető alátámasztása
A tartálytető alátámasztása, zsaluzása.
A föld visszatöltése
A föld visszatöltése a tartály köré, lehetőleg kövektől mentes talajjal, óvatos, rétegenkénti körbetömörítéssel, fokozatos iszapolással.
Vasalás és betonfödém
A földet a tartály palástjának tetejéig, utána méretezett vasalás és 10 cm-es betonfödém. A tehermentesítő födémet a termett talajra kell ráterhelni.
Kizsaluzás
A födém megszilárdulása után a tartály kizsaluzása, a szükséges föld ráterítése.
Segítünk a telepítésben
A telepítés során felmerülő problémák kapcsán keressen minket e-mailben vagy — sürgős esetben — telefonon.
Igény esetén a tartályok telepítéséhez személyes segítséget is biztosítunk.
Felelősségkorlátozás: A telepítési útmutatótól eltérő beépítésből származó károsodásokért felelősséget nem tudunk vállalni.
